TE5-55

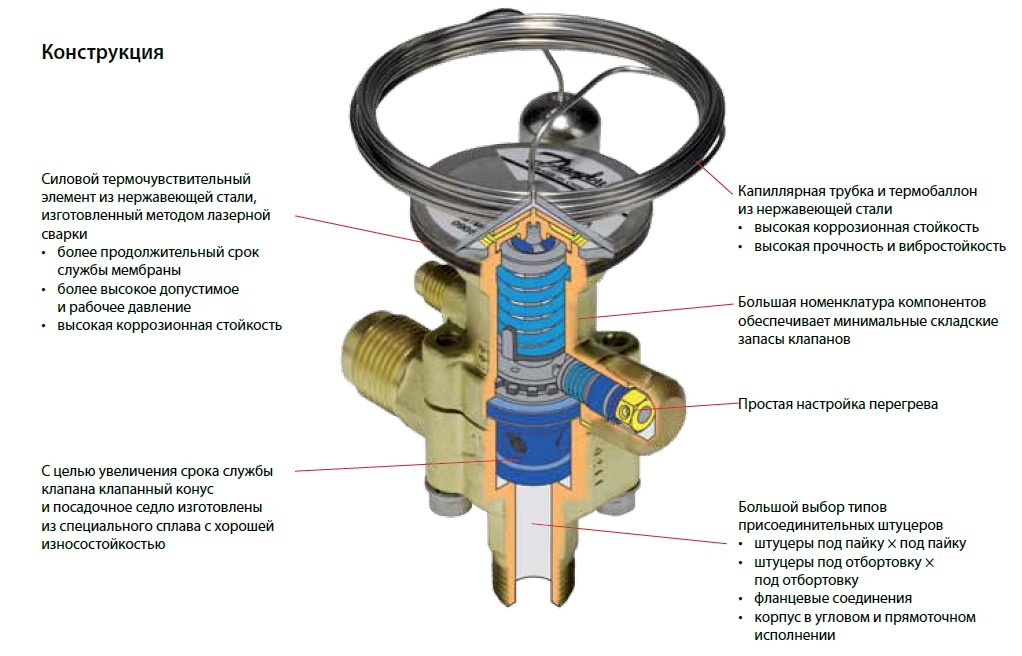

Терморегулирующие клапаны TE5-55 прошли доработку и отличаются некоторыми усовершенствованиями. Их рабочее давление значительно выше и может доходить до 28 бар вместо допустимых ранее 22 бар. У новых клапанов улучшенная конструкция, благодаря чему устанавливать их стало намного проще. Капиллярные трубки и диафрагмы выпускаются из сплавов нержавеющей стали, что способствует увеличению срока службы.

Терморегулирующие клапаны TE5-55 имеют преимущества:

• взаимозаменяемость;
• отсутствие необходимости в дополнительной настройке дюз;
• их коды и нумерация соответствуют прежней таблице, что облегчает подбор корпуса клапана и термостатического элемента.

Продукция выпускается в соответствии с требованиями и регламентом, имеет все сертификаты для безопасного применения в работе холодильных установок.

Технические характеристики

Термочувствительный элемент с хомутом термобаллона, без клапанного узла и фильтра (R407C)

	Тип клапана	Уравнительная линия	Капиллярная трубка, м	Кодовый номер¹
				Диапазон N от -40 до +10 °С
		1/4 ” / 6 мм		Без МДР	МДР +15°C
	TEZ 5	внешн.	3	067B3278	067B3277
	TEZ 12	внешн.	3	067B3366	067B3367
	TEZ 20	внешн.	3	067B3371	067B3372
	TEZ 55	внешн.	3	067G3240	067G3241



Термочувствительный элемент с хомутом термобаллона, без клапанного узла и фильтра (R134a)

	Тип клапана	Уравнительная линия	Капиллярная трубка, м	Кодовый номер¹
				Диапазон N от -40 до +10 °С		Диапазон NM от -40 до -5°C
		1/4 ” / 6 мм		Без МДР	МДР +15°C	МДР 0°C
	TEN 5	внешн.	3	067B3297	067B3298	067B3360
	TEN 12	внешн.	3	067B3232	067B3233	–
	TEN 12	внешн.	5	067B3363	–	–
	TEN 20	внешн.	3	067B3292	067B3293	–
	TEN 20	внешн.	5	067B3370	–	–
	TEN 55	внешн.	3	067G3222	067G3223	–
	TEN 55	внешн.	5	067G3230	–	–



Термочувствительный элемент с хомутом термобаллона, без клапанного узла и фильтра (R404A/R507)

	Тип клапана	Уравнительная линия	Капиллярная трубка, м	Кодовый номер¹
				Диапазон N от -40 до +10 °С		Диапазон NM от -40 до -5°C	Диапазон NL от -40 до -15°C	Диапазон B от -60 до -25°C
		1/4 ” / 6 мм		Без МДР	МДР +15°C	МДР 0°C	МДР -10°C	Без МДР	МДР -20°C
	TES 5	внешн.	3	067B3342	–	067B3357	067B3358	067B3344	067B3343
	TES 12	внешн.	3	067B3347	–	067B3345	067B3348	–	067B3349
	TES 12	внешн.	5	067B3346	–	–	–	–	067B3350
	TES 20	внешн.	3	067B3352	–	067B3351	067B3353	–	067B3354
	TES 20	внешн.	5	067B3356	–	–	–	–	067B3355
	TES 55	внешн.	3	067G3302	–	067G3303	067G3304	–	067G3305
	TES 55	внешн.	5	067G3301	–	–	–	–	067G3306



Термочувствительный элемент с хомутом термобаллона, без клапанного узла и фильтра (R22/R407C)

	Тип клапана	Уравнительная линия	Капиллярная трубка, м	Кодовый номер¹
				Диапазон N от -40 до +10 °С		Диапазон NM от -40 до -5°C	Диапазон NL от -40 до -15°C	Диапазон B от -60 до -25°C
		1/4 ” / 6 мм		Без МДР	МДР +15°C	МДР 0°C	МДР -10°C	Без МДР	МДР -20°C
	TEX 5	внешн.	3	067B3250	067B3267	067B3249	067B3253	067B3263	067B3251
	TEX 12	внешн.	3	067B3210	067B3227	067B3207	067B3213	–	067B3211
	TEX 12	внешн.	5	067B3209	–	–	–	–	067B3212
	TEX 20	внешн.	3	067B3274	067B3286	067B3273	067B3275	–	067B3276
	TEX 20	внешн.	5	067B3290	–	–	–	–	067B3287
	TEX 55	внешн.	3	067G3205	067G3220	067G3206	–	–	067G3207
	TEX 55	внешн.	5	067G3209	–	–	–	–	067G3217



Хомут крепления термобаллона (входит в комплект поставки клапана)

	Тип	Длина	Макс. диаметр линии всасывания	Кодовый номер¹
	TE5 и TE12	225 мм	2 1/8 ” (54 мм)	067N0558
	TE20 и TE55	350 мм	3 1/8 ” (78 мм)	067N0559

1) Позиции с кодовыми номерами, отмеченными жирным шрифтом, находятся на складе и могут быть поставлены в короткое время



Клапанный узел

Номер клапанного узла	R134a		R404A/R507		R407C		R22		Кодовый номер¹
	кВт	тонн охлажд.	кВт	тонн охлажд.	кВт	тонн охлажд.	кВт	тонн охлажд.
TE5 – 0.5	6,7	1,9	8,1	2,3	10,7	3,1	10,4	3	067B2788
TE5 – 1	12,2	3,5	14,8	4,2	19,6	5,6	19	5,4	067B2789
TE5 – 2	17	4,8	20,4	5,8	27,1	7,7	26,3	7,5	067B2790
TE5 – 3	21,8	6,2	26,2	7,5	34,7	9,9	33,8	9,6	067B2791
TE5 – 4	29,7	8,5	35,5	10,1	47,3	13,5	45,9	13,1	067B2792
TE12 – 5	37,7	10,7	50	14,3	56	16	57	16,2	067B2708
TE12 – 6	50	14,3	64	18,2	74	21,1	76	21,7	067B2709
TE12 – 7	66	18,8	81	23,1	94	26,8	98	27,9	067B2710
TE20 – 8	78	22,2	87	24,8	117	33,3	128	36,5	067B2771
TE20 – 9	92	26,2	101	28,8	136	38,7	150	42,7	067B2773
TE55 – 10	111	31,6	127	36,2	161	45,8	168	47,9	067G2701
TE55 – 11	122	34,8	138	39,3	175	49,9	183	52,1	067G2704
TE55 – 12	134	38,2	151	43	191	54,4	202	57,6	067G2707
TE55 – 13	166	47,3	182	51,9	231	65,8	245	69,8	067G2710

Номинальная холодопроизводительность определена для диапазона N при:

• температуре кипения хладагента te = +4,4 °C
• температуре конденсации tc = +38 °C
• температуре жидкости перед клапаном tl = +37 °C

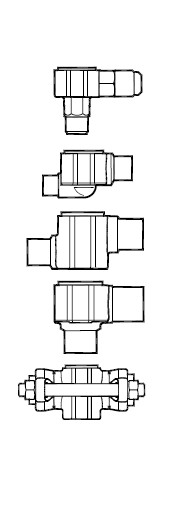

Корпус клапана

	Тип клапана	Штуцеры входной × выходной		Кодовый номер¹
		дюймы	мм	Под отбортовку, угловой	Под пайку, угловой	Под пайку, прямоточный	Под пайку, с фланцами
	TE 5	1/2 × 5/8	–	067B4013	067B4009 (2)	067B4007 (2)	–
		1/2 × 7/8	–	–	067B4010 (2)	067B4008 (2)	–
		5/8 × 7/8	–	–	067B4011 (2)	067B4032 (2)	–
		7/8 × 1 1/8	–	–	067B4034 (3)	067B4033 (3)	–
	TE 5	–	12 × 16	067B4013	067B4004 (2)	067B4002 (2)	–
		–	12 × 22	–	067B4005 (2)	067B4003 (2)	–
		–	16 × 22	–	067B4012 (2)	067B4035 (2)	–
		–	22 × 28	–	067B4037 (3)	067B4036 (3)	–
	TE 12	5/8 × 7/8	–	–	–	–	067B4025 (2)
		7/8 × 1	–	–	–	–	067B4026 (2)
		7/8 × 1 1/8	–	–	067B4023 (3)	067B4021 (3)	–
	TE 12	–	16 × 22	–	–	–	067B4027 (2)
		–	22 × 25	–	–	–	067B4015 (2)
		–	22 × 28	–	067B4017 (3)	067B4016 (3)	–
	TE 20	7/8 × 1 1/8	–	–	067B4023 (3)	067B4021 (3)	–
		–	22 × 28	–	067B4017 (3)	067B4016 (3)	–
	TE 55	1 1/8 × 1 3/8	–	–	067G4004 (4)	067G4003 (4)	–
		–	28 × 35	–	067G4002 (4)	067G4001 (4)	–

1) Позиции с кодовыми номерами, отмеченными жирным шрифтом, находятся на складе и могут быть поставлены в короткое время

2) ODF × ODF

3) ODF × ODM

4) ODM × ODM

ODF – внутренний диаметр

ODM – внешний диаметр
