Холодильный компрессор MT51 является поршневым герметичным устройством, применяемым в системах коммерческого и промышленного холода.
Холодильный компрессор MT51 устанавливается в холодильные системы в торговых точках, магазинах и супермаркетах. Его применяют также для охлаждения мясных и рыбных товаров, фруктов и овощей. Холодильный компрессор MT51 – это решение для обустройства холодильных витрин для цветов, а также для организации выездной или выносной торговли.
При использовании устройства применяют дополнительную автоматику, что обеспечивает ступенчатую регулировку мощности системы. Такое свойство особенно ценно для работы в условиях непостоянной нагрузки. Примером служат торговые точки, где применяется большое количество холодильной мебели. Это использование выносного холода, работа чиллеров для охлаждения воды, напитков и технических жидкостей.
Холодильный компрессор MT51 используют в широком диапазоне температур: от -32 С до +45 С. Он может применяться для работы в регионах с жарким климатом, обеспечивая бесперебойную работу торговых организаций в курортных зонах, на морских побережьях. Наличие ТЕНа для подогрева картера расширяет возможности применения устройства.
Преимущества компрессора MT51:
европейское качество, высокая надежность и длительный срок эксплуатации;
низкий уровень шумов и минимум вибрации при работе;
предусмотренная защита электродвигателя;
наличие системы охлаждения компрессора.
Производитель оборудования – датская компания Данфосс. Она является международным концерном, производящим все виды оборудования и комплектующих холодильного, теплового и вентиляционного предназначения. Продукция полностью безопасна для окружающей среды, что подтверждается наличием специальных сертификатов. Она отличается высокими показателями энергоэффективности, надежности и долгим сроком эксплуатации.
Компания Данфосс имеет более пятидесяти фабрик, расположенных на всех континентах. Общий объем выпускаемой продукции составляет 250 тысяч единиц в день. Инженерами компании было предложено множество инновационных решений, которые внедрены в производство оборудования.
Производитель располагает сертификатами ISO 9000 и ISO 9001, выданными Международной Организацией Нормализации. Холодильный компрессор MT51 включает комплектующие, выпущенные на собственных производственных площадях. Это системы для обеспечения контроля и мониторинга, электронные вентили, а также электромагнитные клапаны.
Технические данные
Количество цилиндров:
2
Рабочий объём цилиндра [m³/h]:
14,9
Объём цилиндра [cm³]:
85,6
Количесиво оборотов [1/min]:
2900
Масса [kg]:
37
Наполнение маслом [dm³]:
2
Тип масла:
160P
Тип грелки картера:
PTC 35 W
Макс.давление испыт. — низкая/высокая сторона:
25/30
Макс. Количество стартов без софтстарта [1/h]:
12
Макс. заполнение системи хладагентом [dm³]:
5
Хладагент:
R22
Уровень звука [dB]:
83
Уровень звука с акустическим кожухом [dB]:
76
Присоединения
Миллиметры (mm)
Дюймы (GAS)
Подсоединение вентиля Rotolock (всасывание):
1 3/4″
Подсоединение вентиля Rotolock (нагнетание):
1 1/4″
Трубное подсоединение на всасывании (пайка):
7/8″
Трубное подсоединение на нагнетании (пайка):
3/4″
Диапазон работы
CCC
+
CE
+
UL
+
Производительность
Холодопроизводительность [Вт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
2 978
4 246
5 785
7 619
9 777
12 284
15 167
18 453
22 170
35
2 649
3 850
5 306
7 042
9 085
11 462
14 199
17 324
20 863
40
2 327
3 456
4 824
6 457
8 381
10 623
13 210
16 168
19 525
45
2 018
3 071
4 347
5 871
7 672
9 774
12 206
14 994
18 164
50
—
2 702
3 881
5 293
6 965
8 924
11 196
13 808
16 787
55
—
—
3 435
4 730
6 269
8 079
10 187
12 619
15 402
60
—
—
—
4 188
5 590
7 247
9 185
11 433
14 015
65
—
—
—
—
4 935
6 434
8 199
10 257
12 635
Потребление мощности [кВт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
1 873
2 115
2 319
2 489
2 629
2 744
2 838
2 915
2 981
35
1 920
2 204
2 446
2 652
2 825
2 970
3 091
3 192
3 279
40
1 940
2 272
2 558
2 805
3 016
3 196
3 349
3 480
3 593
45
1 930
2 313
2 649
2 943
3 197
3 417
3 608
3 773
3 918
50
—
2 323
2 714
3 059
3 362
3 628
3 861
4 066
4 247
55
—
—
2 747
3 148
3 506
3 823
4 104
4 354
4 577
60
—
—
—
3 206
3 622
3 995
4 330
4 630
4 900
65
—
—
—
—
3 706
4 141
4 534
4 889
5 212
Ток [A]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
4.29
4.53
4.76
4.99
5.19
5.37
5.52
5.64
5.73
35
4.37
4.65
4.92
5.17
5.40
5.60
5.77
5.91
6.00
40
4.41
4.74
5.06
5.36
5.63
5.87
6.07
6.23
6.35
45
4.39
4.79
5.18
5.53
5.86
6.15
6.40
6.60
6.76
50
—
4.79
5.25
5.68
6.08
6.43
6.74
7.00
7.21
55
—
—
5.26
5.78
6.26
6.70
7.09
7.42
7.70
60
—
—
—
5.83
6.41
6.94
7.42
7.84
8.20
65
—
—
—
—
6.50
7.14
7.73
8.25
8.70
Массовое течение [kg/s]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
64.81
91.32
122.72
159.44
201.95
250.69
306.10
368.62
438.71
35
59.92
86.02
116.91
153.06
194.91
242.89
297.46
359.06
428.14
40
54.92
80.45
110.69
146.10
187.12
234.19
287.76
348.28
416.19
45
49.93
74.73
104.16
138.67
178.70
224.70
277.11
336.39
402.98
50
—
68.98
97.43
130.88
169.76
214.53
265.63
323.51
388.60
55
—
—
90.62
122.85
160.43
203.81
253.43
309.74
373.19
60
—
—
—
114.70
150.81
192.64
240.62
295.21
356.85
65
—
—
—
—
141.02
181.13
227.32
280.03
339.70
C.O.P. [Вт/Вт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
1.59
2.01
2.49
3.06
3.72
4.48
5.34
6.33
7.44
35
1.38
1.75
2.17
2.66
3.22
3.86
4.59
5.43
6.36
40
1.20
1.52
1.89
2.30
2.78
3.32
3.94
4.65
5.43
45
1.05
1.33
1.64
2.00
2.40
2.86
3.38
3.97
4.64
50
—
1.16
1.43
1.73
2.07
2.46
2.90
3.40
3.95
55
—
—
1.25
1.50
1.79
2.11
2.48
2.90
3.37
60
—
—
—
1.31
1.54
1.81
2.12
2.47
2.86
65
—
—
—
—
1.33
1.55
1.81
2.10
2.42
Рабочие условия: перегрев на всасывании: 11.1 K, охлаждение: 8.3 K
tc — Температура конденсации [ºC]
te — Температура кипения [ºC]
Диапазон применения

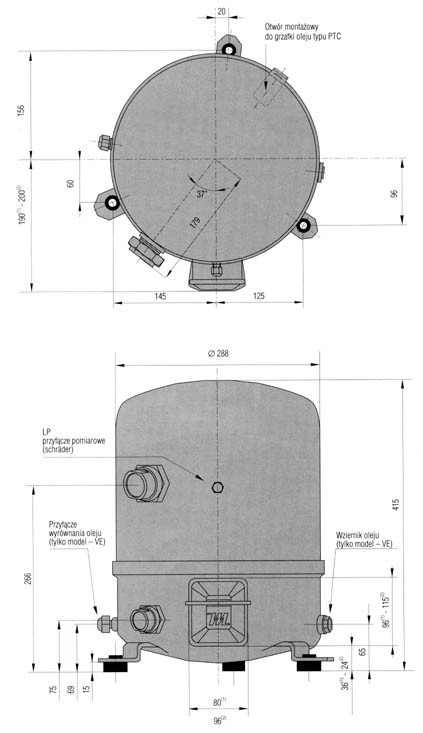

Размер
Спецификация
Трёхфазное электроснабжение
Электрические характеристики
Код питания мотора:
3
4
6
7
9
Пусковой ток [A]:
120
48,5
Макс. рабочий ток [A]:
22
11,5
Сопротивление между фазами[Ω]:
0,69
3,32
Схема соединений для систем без отсасывания хладагента
TH: Термостат
180 s: Передатчик времени 3 мин
KA: Передатчик контролирующий
LLSV: Электромагнитный клапан жидкости
KM: Контактор компрессора
KS: Выключатель предохранителей
BP: Пресостат низкого давления
HP: Реле высокого давления
Q1: Выключатель безопасности
F1: Предохранители
F2: Передатчик термический
M: Двигатель компрессора
thM: Термозащита мотора
DGT: Термостат нагнетенного газа
Схема соединений для систем с отсасыванием хладагента
Холодильний компресор MT51 є поршневим герметичним пристроєм, що застосовуються в системах комерційного і промислового холоду.
Холодильний компресор MT51 встановлюється в холодильні системи у торгівельних точках, магазинах та супермаркетах. Його застосовують також для охолодження м’ясних і рибних товарів, фруктів і овочів. Холодильний компресор MT51 – це рішення для облаштування холодильних вітрин для квітів, а також для організації виїзної або виносної торгівлі.
При використанні пристрою застосовують додаткову автоматику, що забезпечує ступінчасте регулювання потужності системи. Таке властивість особливо важлива для роботи в умовах мінливого навантаження. Прикладом служать торговельні точки, де застосовується велика кількість холодильної меблів. Це використання виносного холоду, робота чілерів для охолодження води, напоїв і технічних рідин.
Холодильний компресор MT51 використовують у широкому діапазоні температур: від -32 С до +45 С. може застосовуватися для роботи в регіонах з жарким кліматом, забезпечуючи безперебійну роботу торгових організацій у курортних зонах, на морських узбережжях. Наявність ТЕНа для підігріву картера розширює можливості застосування пристрою.
Переваги компресора MT51:
європейська якість, висока надійність і тривалий термін експлуатації;
низький рівень шумів і мінімум вібрації під час роботи;
передбачена захист електродвигуна;
наявність системи охолодження компресора.
Виробник устаткування – датська компанія Данфосс. Вона є міжнародним концерном, що виробляє всі види устаткування і комплектуючих холодильного, теплового та вентиляційного призначення. Продукція повністю безпечна для навколишнього середовища, що підтверджується наявністю спеціальних сертифікатів. Вона відрізняється високими показниками енергоефективності, надійністю і довгим терміном експлуатації.
Компанія Данфосс має більше п’ятдесяти фабрик, розташованих на всіх континентах. Загальний обсяг продукції становить 250 тисяч одиниць на день. Інженерами компанії було запропоновано безліч інноваційних рішень, які впроваджені у виробництво обладнання.
Виробник має сертифікатами ISO 9000 та ISO 9001, виданими Міжнародною Організацією Нормалізації. Холодильний компресор MT51 включає комплектуючі, випущені на власних виробничих площах. Це системи для забезпечення контролю та моніторингу, електронні вентилі, а також електромагнітні клапани.
Технічні дані
Кількість циліндрів:
2
Робочий об’єм циліндра [m3/h]:
14,9
Об’єм циліндра [см3]:
85,6
Количесиво обертів [1/min]:
2900
Маса [kg]:
37
Наповнення маслом [dm3]:
2
Тип масла:
160P
Тип грілки картера:
PTC 35 W
Макс.тиск испыт. — низька/висока сторона:
25/30
Макс. Кількість стартів без софтстарта [1/h]:
12
Макс. заповнення системи холодоагентом [dm3]:
5
Хладагент:
R22
Рівень звуку [dB]:
83
Рівень звуку з акустичним кожухом [dB]:
76
Приєднання
Міліметри (мм)
Дюйми (GAS)
Під’єднання вентиля Rotolock (всмоктування):
1 3/4″
Під’єднання вентиля Rotolock (нагнітання):
1 1/4″
Трубне під’єднання на всмоктуванні (пайка):
7/8″
Трубне під’єднання на нагнітанні (пайка):
3/4″
Діапазон роботи
CCC
+
CE
+
UL
+
Продуктивність
Потужність [Вт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
2 978
4 246
5 785
7 619
9 777
12 284
15 167
18 453
22 170
35
2 649
3 850
5 306
7 042
9 085
11 462
14 199
17 324
20 863
40
2 327
3 456
4 824
6 457
8 381
10 623
13 210
16 168
19 525
45
2 018
3 071
4 347
5 871
7 672
9 774
12 206
14 994
18 164
50
—
2 702
3 881
5 293
6 965
8 924
11 196
13 808
16 787
55
—
—
3 435
4 730
6 269
8 079
10 187
12 619
15 402
60
—
—
—
4 188
5 590
7 247
9 185
11 433
14 015
65
—
—
—
—
4 935
6 434
8 199
10 257
12 635
Споживання потужності [кВт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
1 873
2 115
2 319
2 489
2 629
2 744
2 838
2 915
2 981
35
1 920
2 204
2 446
2 652
2 825
2 970
3 091
3 192
3 279
40
1 940
2 272
2 558
2 805
3 016
3 196
3 349
3 480
3 593
45
1 930
2 313
2 649
2 943
3 197
3 417
3 608
3 773
3 918
50
—
2 323
2 714
3 059
3 362
3 628
3 861
4 066
4 247
55
—
—
2 747
3 148
3 506
3 823
4 104
4 354
4 577
60
—
—
—
3 206
3 622
3 995
4 330
4 630
4 900
65
—
—
—
—
3 706
4 141
4 534
4 889
5 212
Струм [A]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
4.29
4.53
4.76
4.99
5.19
5.37
5.52
5.64
5.73
35
4.37
4.65
4.92
5.17
5.40
5.60
5.77
5.91
6.00
40
4.41
4.74
5.06
5.36
5.63
5.87
6.07
6.23
6.35
45
4.39
4.79
5.18
5.53
5.86
6.15
6.40
6.60
6.76
50
—
4.79
5.25
5.68
6.08
6.43
6.74
7.00
7.21
55
—
—
5.26
5.78
6.26
6.70
7.09
7.42
7.70
60
—
—
—
5.83
6.41
6.94
7.42
7.84
8.20
65
—
—
—
—
6.50
7.14
7.73
8.25
8.70
Масове протягом [kg/s]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
64.81
91.32
122.72
159.44
201.95
250.69
306.10
368.62
438.71
35
59.92
86.02
116.91
153.06
194.91
242.89
297.46
359.06
428.14
40
54.92
80.45
110.69
146.10
187.12
234.19
287.76
348.28
416.19
45
49.93
74.73
104.16
138.67
178.70
224.70
277.11
336.39
402.98
50
—
68.98
97.43
130.88
169.76
214.53
265.63
323.51
388.60
55
—
—
90.62
122.85
160.43
203.81
253.43
309.74
373.19
60
—
—
—
114.70
150.81
192.64
240.62
295.21
356.85
65
—
—
—
—
141.02
181.13
227.32
280.03
339.70
C. O. P. [Вт/Вт]
tc te
-25
-20
-15
-10
-5
0
5
10
15
30
1.59
2.01
2.49
3.06
3.72
4.48
5.34
6.33
7.44
35
1.38
1.75
2.17
2.66
3.22
3.86
4.59
5.43
6.36
40
1.20
1.52
1.89
2.30
2.78
3.32
3.94
4.65
5.43
45
1.05
1.33
1.64
2.00
2.40
2.86
3.38
3.97
4.64
50
—
1.16
1.43
1.73
2.07
2.46
2.90
3.40
3.95
55
—
—
1.25
1.50
1.79
2.11
2.48
2.90
3.37
60
—
—
—
1.31
1.54
1.81
2.12
2.47
2.86
65
—
—
—
—
1.33
1.55
1.81
2.10
2.42
Робочі умови: перегрів на всмоктуванні: 11.1 K, охолодження: 8.3 K
tc — Температура конденсації [ºC]
te — Температура кипіння [ºC]
Діапазон застосування
Розмір
Специфікація
Трифазне електропостачання
Електричні характеристики
Код живлення мотора:
3
4
6
7
9
Пусковий струм [A]:
120
48,5
Макс. робочий струм [A]:
22
11,5
Опір між фазами[Ω]:
0,69
3,32
Схема з’єднань для систем без відсмоктування холодоагенту
TH: Термостат
180 s: Передавач часу 3 хв
KA: Передавач контролюючий
LLSV: Електромагнітний клапан рідини
KM: Контактор компресора
KS: Вимикач запобіжників
BP: Пресостат низького тиску
HP: Реле високого тиску
Q1: Вимикач безпеки
F1: Запобіжники
F2: Передавач термічний
M: Двигун компресора
thM: Термозахист двигуна
DGT: Термостат нагнетенного газу
Схема з’єднань для систем з відсмоктуванням холодоагенту
TH: Термостат
180 s: Передавач часу 3 хв
KA: Передавач контролюючий
LLSV: Електромагнітний клапан рідини
KM: Контактор компресора
KS: Вимикач запобіжників
BP: Пресостат низького тиску
HP: Реле високого тиску
Q1: Вимикач безпеки
F1: Запобіжники
F2: Передавач термічний
M: Двигун компресора
thM: Термозахист двигуна
DGT: Термостат нагнітається газу
Обладнання
Обладнання
нагрівач картера двигуна — PTC 35 W
зовнішній нагрівач — нагрівальний бандаж (Поясковый нагрівач) 65Вт, 230V
Отзывы
Отзывов пока нет.
