MPHE 62

Производитель
PDF Скачать

КУПИТЬ
Сравнить

Новые пластинчатые экономичные теплообменники MPHE 62 от компании Danfoss имеют прочную конструкцию, основанную на микроканальной технологии. Устройства обеспечивают достаточно высокий уровень производительности систем. Инновационная форма каналов позволяет существенно сократить потребление электроэнергии и уменьшить вредные выбросы углекислого газа в окружающую среду.

Теплообменники MPHE 62 отличаются производительностью от 20 до 90 кВт, применяются как испарители, конденсаторы и в условиях однофазного питания. Монтировать их легко, поскольку у них предусмотрены соединительные штуцеры типа «два в одном».

Теплообменники серии D62 – это возможность выбрать модификацию для любого применения:

  • стандартные условия работы и варианты использования при высоком рабочем давлении делают использование этих теплообменников идеальным решением для любых применений и хладагентов;

  • монтаж происходит быстро благодаря конструкции штуцеров;

  • компактность и незначительный вес.

Устройства могут присоединяться посредством пайки либо резьбового соединения. Они состоят из внешних пластин AISI 304L, пластин AISI 316L, соединительных штуцеров AISI 304L. При спаивании, как припой, применяется медь.

Теплообменное оборудование MPHE Danfoss имеет сертификаты:

  • Европейская Директива ЕС по оборудованию, работающему под давлением (PED);

  • США: Лаборатория по технике безопасности (UL).

Теплообменники D62 поставляются в различных конфигурациях. Модель D62 рассчитана для работы с давлением до 30 бар. D62-E, сертифицированный на давление до 30 бар, имеет функцию распределителя хладагента. У D55-H каналы расположены по схеме high-theta, и устройство может работать на предельном давлении 30 бар.

Модификация D62L применяется в условиях, где давление доходит до 45 бар. Вариант D62L-E располагает распределителем хладагента и работает при давлении до 45 бар. D62L-H имеет сертификацию на давление до 45 бар, отличается схемой расположения каналов «high-theta».

Вся продукция выпускается датской компанией Данфосс при точном соблюдении всех существующих норм и требований. Теплообменное оборудование MPHE Danfoss полностью подходит для применения в условиях отечественного рынка холодильного оборудования, имеет гарантии от производителя и долгий, надежный срок службы.

Технические характеристики:

модель A (мм/дюймы) min/max рабочая температура max рабочее давление поддерживаемый объём: Q1-Q2 / Q3-Q4 вес
D62 11.5+1.72xn / 0.45+0.07xn -196 °C/(-320 °F)/200 °C/(390 °F) 30 bar/435 psi (l): 0.081хn/2 / 0.081х(n-2)/2
(ft3): 0.003хn/2 / 0.003х(n-2)/2
2.92кг+0.145xn
/
D62-E 6.45 фунт + 0.32xn
D62E
D62-H 11.5+1.44xn / 0.45+0.06xn (l): 0.066хn/2 / 0.066х(n-2)/2
(ft3): 0.002хn/2 / 0.002х(n-2)/2
2.91 кг+0.145xn
6.42 фунт+0.32xn
D62-L 13.5+1.72xn / 0.53+0.07xn 45 bar/650 psi (l): 0.081хn/2 / 0.081х(n-2)/2
(ft3): 0.003хn/2 / 0.003х(n-2)/2
3.35 кг+0.145xn
/
7.40 фунт + 0.32xn
D62L-E
D62L-H 13.5+1.72xn / 0.53+0.07xn (l): 0.066хn/2 / 0.066х(n-2)/2
(ft3): 0.002хn/2 / 0.002х(n-2)/2

n – число пластин

Для получения более подробной информации обращайтесь в наши отделы продаж.

Производительность

Пластинчастые теплообменники Danfoss МРНЕ, тип: конденсатор, МРТ 30 бар:

модель кол-во пластин Q высота ширина вес код Q3 (хол.вх.) Q4 (хол.вих.) Q1 Q2 монтажные шпильки
кВт мм мм кг комб. патрубок комб. патрубок комб. патрубок комб. патрубок
пайка пайка резьба / пайка резьба / пайка
D62 16 4.24 525 119 6.9 021H0885 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 20 5.47 525 119 7.5 021H0886 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 26 7.32 525 119 8.5 021H0887 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 30 8.55 525 119 9.1 021H0888 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 36 10.40 525 119 10.0 021H0889 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 40 11.63 525 119 10.6 021H0890 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 46 13.47 525 119 11.5 021H0891 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 50 14.72 525 119 12.2 021H0892 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 60 17.80 525 119 13.7 021H0893 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 70 20.90 525 119 15.3 021H0894 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 80 23.95 525 119 16.8 021H0895 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 90 27.05 525 119 18.4 021H0896 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 100 30.15 525 119 19.9 021H0897 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 110 33.25 525 119 21.5 021H0898 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62 120 36.35 525 119 23.0 021H0899 ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да

Расчетные условия:

Сторона 1: R404A; Tконд. = 40 °C; Твход. = 70 °С; Переохлаждение = 2 K

Сторона 2: Вода; Tвх. = 32 °C; Tвых. = 37 °C; ∆P < 40 кПа

Подходить для всех фреонов с рабочим давлением 30 бар.

Пластинчастые теплообменники Danfoss МРНЕ, тип: испаритель, МРТ 30 бар:

модель кол-во пластин Q высота ширина вес код Q3 (хол.вх.) Q4 (хол.вих.) Q1 Q2 монтажные шпильки
кВт мм мм кг комб. патрубок комб. патрубок комб. патрубок комб. патрубок
пайка пайка резьба / пайка резьба / пайка
D62-E 16 7.55 525 119 6.9 021H0870 1/2″ 7/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 20 9.43 525 119 7.5 021H0871 1/2″ 7/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 26 12.23 525 119 8.5 021H0872 1/2″ 7/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 30 14.08 525 119 9.1 021H0873 5/8″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 36 16.84 525 119 10.0 021H0874 5/8″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 40 18.66 525 119 10.6 021H0875 5/8″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 46 21.36 525 119 11.5 021H0876 3/4″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 50 23.14 525 119 12.2 021H0877 3/4″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 60 27.51 525 119 13.7 021H0878 3/4″ 1 1/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 70 31.75 525 119 15.3 021H0879 7/8″ 1 3/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 80 35.84 525 119 16.8 021H0880 7/8″ 1 3/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 90 39.78 525 119 18.4 021H0881 7/8″ 1 3/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 100 43.56 525 119 19.9 021H0882 1 1/8″ 1 5/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 110 47.17 525 119 21.5 021H0883 1 1/8″ 1 5/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да
D62-E 120 50.62 525 119 23.0 021H0884 1 1/8″ 1 5/8″ ISO-G1 1/4″ / 1 1/8″ ISO-G1 1/4″ / 1 1/8″ Да

Расчетные условия:

Сторона 1: R404A; Tкип. = -15 °C; Тжидкости перед ТРВ = 35 °С; Перегрев = 5 K

Сторона 2: 30% Пропилен Гликоль; Tвх. = -4 °C; Tвых. = -8 °C; ∆P < 50 кПа

Подходит для всех фреонов с рабочим давлением в 30 бар.

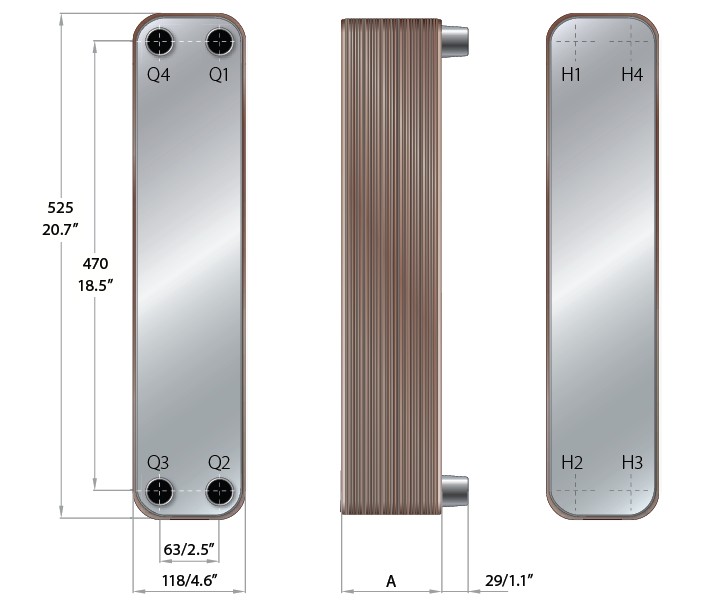

Размер

mphe62 - MPHE 62
